Контроллер МСУ 500 для стиральной машины Вязьма (взаимозаменяем с контроллером МСУ-402)

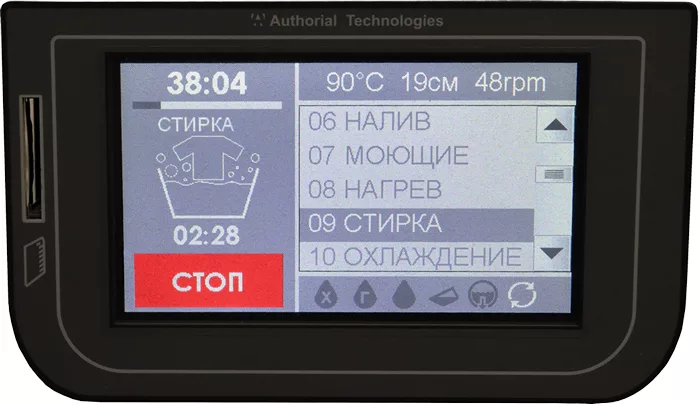

Многофункциональная система управления МСУ-500 представляет собой двухблочный вариант, являющийся дальнейшим развитием концепции МСУ-402 и предназначена для автоматического управления технологическими процессами обработки белья в СОМ, устанавливаемых в коммунальных и ведомственных фабриках-прачечных. Основное отличие МСУ-500 от предыдущего варианта - сенсорный графический экран для представления данных и управления работой. Данный контроллер оснащен полноцветным графическим дисплеем с сенсорным управлением и крупными, легко читаемыми символами. Расширены также функциональные возможности редактирования программ и управления процессом стирки. Предусмотрена возможность выбора языка из нескольких предустановленных.

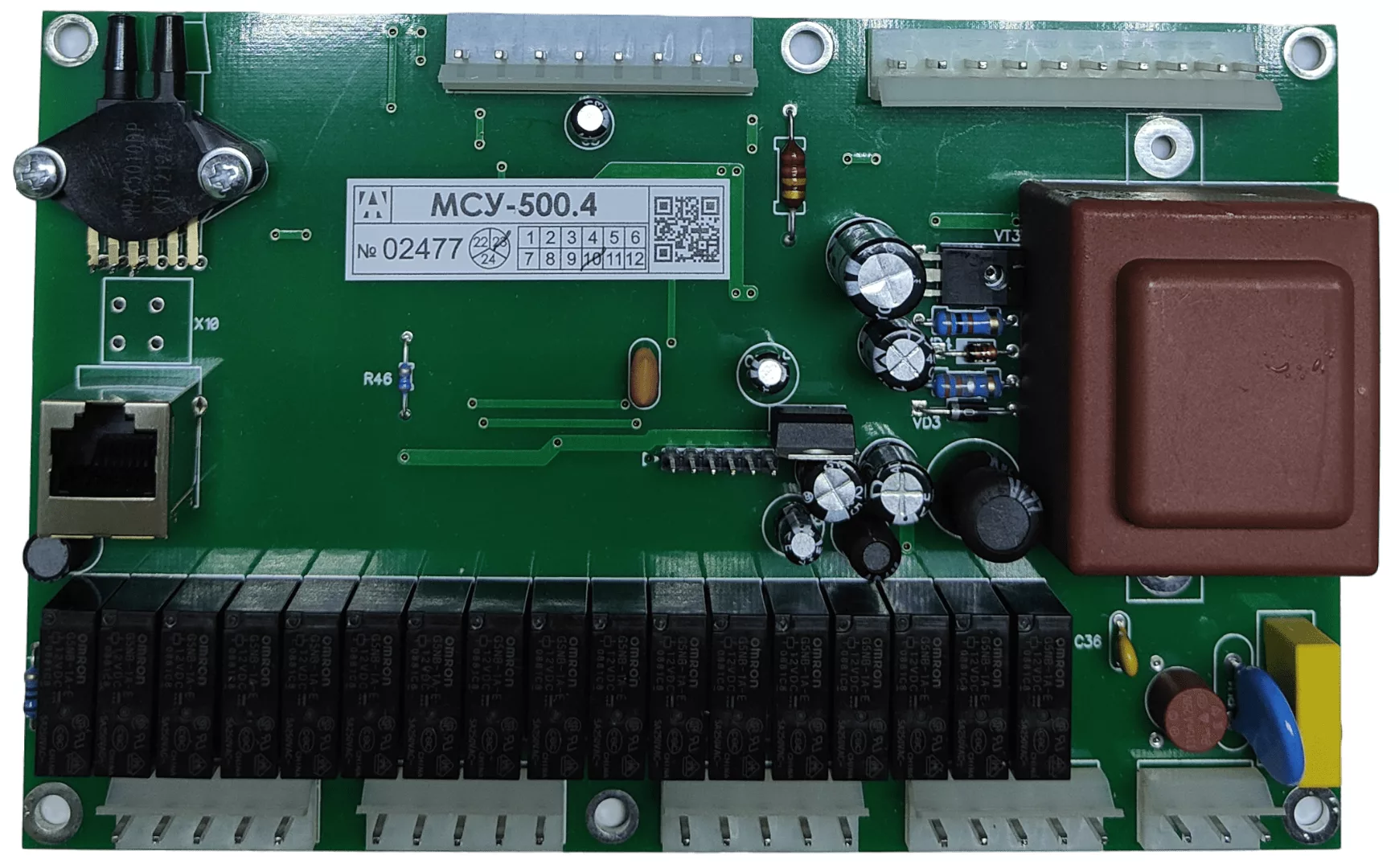

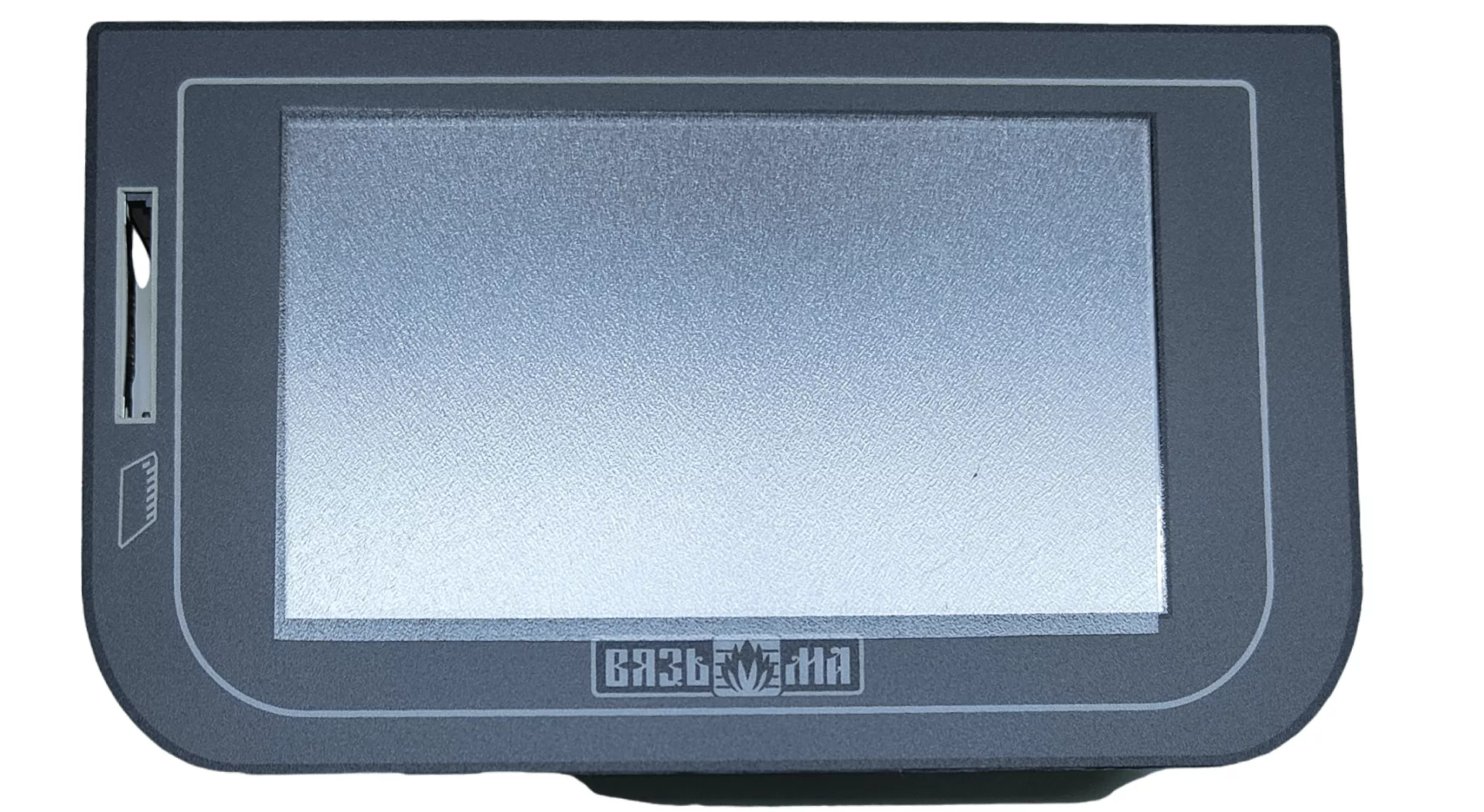

Контроллер поставляется комплектом, состоящим из двух блоков - панель управления МСУ-500.3 (прежняя марка МСУ-500.1) и силовой блок МСУ-500.4 (прежняя марка МСУ-500.2). Габаритные и установочные размеры контроллера МСУ-500 совпадают с предшествующей моделью МСУ-402. При этом обеспечивается полная взаимозаменяемость как силовых модулей, так и панелей управления.

Обзор промышленных стиральных машин "Вязьма" c окрашенными облицовками и контроллером МСУ-500

Файлы:

Руководство по эксплуатации

Выходные сигналы управления:
- Нагрузки, коммутируемые э/м реле (до 1.5А):
- Клапаны подачи воды в бак (холодная вода, горячая вода, жесткая вода);
- Клапаны подачи сухих моющих средств (3 клапана);
- Насосы подачи жидких моющих средств (6 клапанов);
- Клапаны слива (2 клапана);
- Замки люков (2 замка);
- Пускатель включения нагрева (ТЭН);
Вид сигналов управления преобразователем частоты (инвертором): аналоговый сигнал
управления скоростью и два дискретных сигнала управления направлением вращения.
Входные сигналы управления:
- Пневмопорт датчика уровня водной ванны с пределами измерений от 0 до 99 см;
- Вход датчика температуры (термосопротивление с отрицательным ТКС, с
характеристикой R/T №2901 и с R25 = 11982 Ома) с пределами измерений от 0 до 125 0С.
- Датчик вибрации (сухой контакт) (НЗ);
- Два датчика состояния замков люков (сухой контакт) (НО);
- Вход аварийной кнопки (сухой контакт) (НЗ);
- Вход аварии привода (сухой контакт) (НЗ);
- Вход сигнала вращения привода (сухой контакт) (НО).
Электрические параметры:
- Напряжение питания 220 В +10%, - 15%, 50Гц ±2%
- Напряжение коммутации выходов 220 В, 50 Гц
- Собственная потребляемая мощность до 6 Вт
Исполнение контроллера
- климатическое УХЛ 4.2 по ГОСТ 15150-69
- защита оболочки по ГОСТ 14254-96
для контроллера: IP21 со стороны передней панели, IP00 с обратной стороны;
для силового модуля: IP00.
- способ защиты от поражения электрическим током – класс 0I по ГОСТ 12.2.007.0-75
Габаритные размеры
- Контроллер МСУ-500.3 143х86х38 мм
- Модуль силовой МСУ-500.4 173х129.6х35 мм
- Масса не более 650 г.
Cостав контролллера
- Контроллер МСУ-500.3 1 шт.
- Модуль силовой МСУ-500.4 1 шт.
